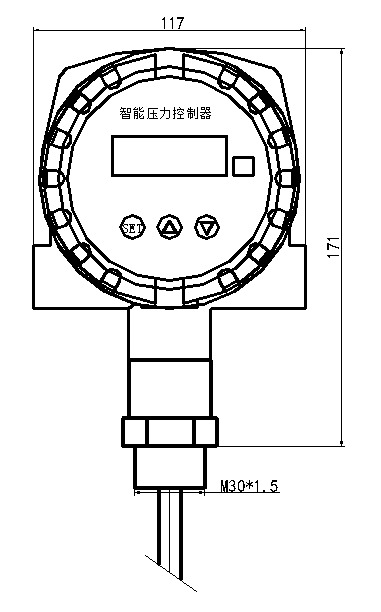

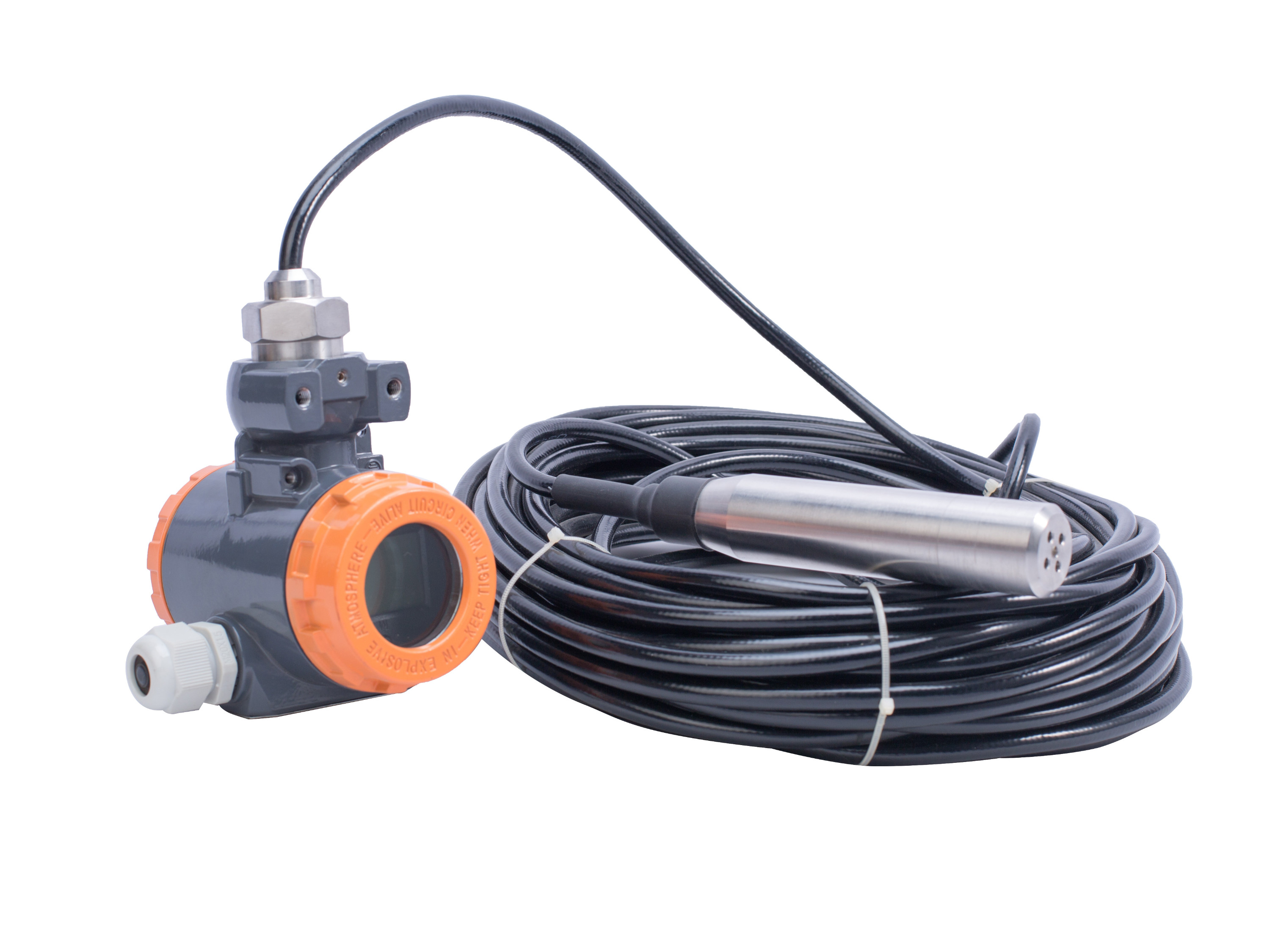

外形尺寸

                                     安裝連接

機械連接：

它可以通過壓力管接頭(M20*1.5)（其他尺寸接頭可在訂貨時說明）直接裝在液壓管路上。在關鍵應用場合（如劇烈震動或沖擊）， 壓力管接頭可以通過微型軟管進行機械解耦。液位產品按照法蘭固定。

注:量程小于100KPa時垂直安裝.

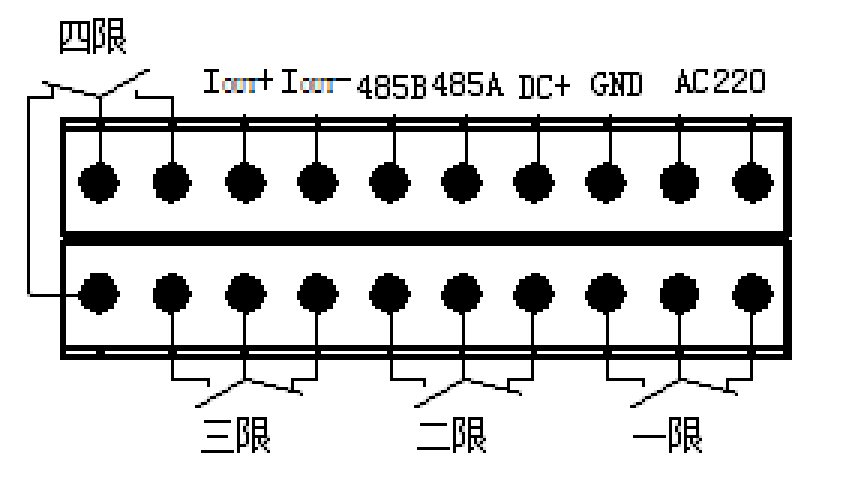

電氣連接：

為了防止電磁干擾的影響應注意以下事項：

●線路連接盡量短，采用屏蔽線

●盡量避免直接接近引起干擾的用戶裝置或電器和電子裝置的接線

●若用微型軟管安裝，殼體單獨接地

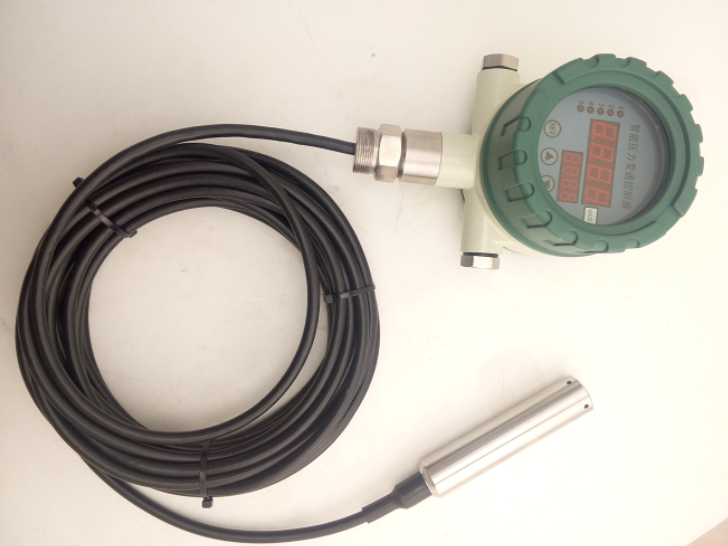

一、設置功能

輸出: 有四路開關量輸出。相應的輸出會在開關點的吸合值到達時切換并      在壓力下降到低于釋放值時回 復。

設置開關點

 AL1H此值為開關1吸合值

AL1F此值為開關1釋放值

AL2H此值為開關2吸合值

AL2F此值為開關2釋放值

AL3H此值為開關1吸合值

AL3F此值為開關1釋放值

AL4H此值為開關2吸合值

AL4F此值為開關2釋放值

BASE此值為基值.

FILT此值為顯示濾波值.

END 保存退出

顯示值=基值+測量值,所以設置了基值以后控制值按照顯示值來設定 .

注：開關點由吸合值和釋放值組態決定，吸合值大于釋放值時為上限報警輸出（常開功能），吸合值小于釋放值時為下限報                警輸出（常閉功能）吸合值與釋放值的差值為開關點的回差。

例：要設定開關點1為上限報警輸出（常開功能）在4Mpa

吸和，小于3.95Mpa斷開，；開關點2為下限報警輸出（常閉功能） 在 10Mpa斷開，低于9.95Mpa吸和：進入菜單：設定

AL1H=4.00     AL1F=3.95

AL2H=9.95    AL2F=10.00

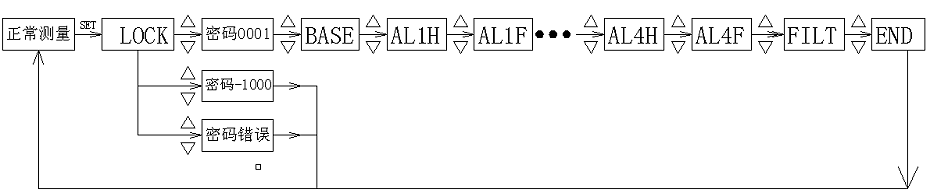

●按下“SET”鍵

●顯示“LOCK” （提示輸入密碼）

●按▲或▼鍵輸入密碼“1”，

●按下“SET”鍵確認

●按▲或▼鍵上翻或下翻進行菜單選擇（AL1H、AL1F、AL2H、AL2F、、、、、END）

●按下“SET”鍵進入所選菜單。

●按▲或▼鍵更改設置

●按下“SET”鍵確認，若需要，再用▲或▼鍵選擇其他菜單進行修改。

●修改完成后選擇“END”菜單，按“SET”鍵確認保存退出

●若30秒無鍵按下，則自動退出設置狀態，但是不保存所修改的數據。

一、使用須知:

1. 儀表儲藏與使用適宜在環境溫度為-20℃~70℃ ,現對濕度小于80%的場合.

2. 儀表連接電源時應參照5.2電氣連接進行操作,在確認操作無誤后方可接通電源進行運行.

3. 拆卸儀表時，不可對儀表殼體施力。

二、質保

    用戶在遵守使用和保護規則條件下,儀表自出廠日期起保修一年. 一年后修在本公司進行。本公司隨時歡迎用戶來函、來電咨詢及提出建議。
