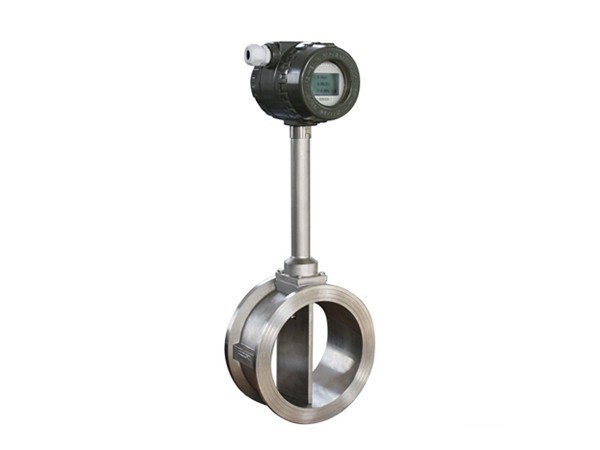

遠傳渦街流量計介紹

產品細節：

遠傳渦街流量計是利用液體振動原理而開發的一種新型流量計，廣泛應用在石油、化工、冶金、造紙等行業流體的計量。該流量計無可動部件，可靠性強、度高、壽命長，可在很寬的流量范圍內確測量液體的瞬時流量和累計流量。其不受介質溫度、壓力、粘度及組分的影響，同時不堵、不卡、不易結垢、耐高溫、高壓，防爆，適用于惡劣環境。并可輸出遠傳脈沖信號或電流信號與PLC控制系統連接。

產品特點：

1、表體中同時集成溫壓補償補償功能，可測量流體的標準體積流量或標準質量流量。

2、全智能化、數字化電路設計，可自動補償被測流體密度或標況體積計算。

3、全新的數字濾波和修正功能使流量測量更加準可靠。

4、電池供電型無需外接電源既可連續工作兩年以上。

5、全新點陣漢字液晶顯示，使用操作更方便。

為了使用方便，電池供電的本地顯示型渦街流量計采用微功耗高新技術，采用鋰電池供電可不間斷運行一年以上，節省了電纜和顯示儀表的采購安裝費用，可就地顯示瞬時流量、累積流量等。溫度補償一體型渦街流量計還帶有溫度傳感器，可以直接測量出飽和蒸汽的溫度并計算出壓力，從而顯示飽和蒸汽的質量流量。溫壓補償一體型帶有溫度、壓力傳感器，用于氣體流量測量可直接測量出氣體介質的溫度和壓力，從而顯示氣體的標況體積流量。

工作原理：

在流體中設置非流線型旋渦發生體(阻流體)，則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡曼旋渦。

在旋渦發生體下游形成交替有規律的旋渦列。設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，根據卡曼渦街原理，有如下關系式:

f=StV/d 公式(1)

式中：

f-發生體一側產生的卡門旋渦頻率HZ

St-斯特勞哈爾數(無量綱數)

V-流體的平均流速 (m/s)

d-旋渦發生體的寬度 (m)

由此可見，通過測量卡曼渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數(St)是無因次未知數，

下圖表示斯特勞哈爾數(St)與雷諾數(Re)的關系。

在曲線表中St=0.17的平直部分，漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量范圍度。只要檢測出頻率f就可以求得管內流體的流速，由流速V求出體積流量。所測得的脈沖數與體積量之比，稱為儀表常數(K)，見式(2)

K=3600f/Q(1/m3) 公式(2)

式中：K=儀表常數(m-3)。

f=脈沖個數

Q=體積流量(m3)

遠傳渦街流量計選型

選型對照表

遠傳渦街流量計安裝方法

安裝注意事項

1、上、下游配管應與流量儀表表體內徑同心，它們之間的不同軸度應小于0.05D。

2、儀表與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大1-2mm

3、測壓孔和測溫孔的安裝設計。被測管道需要安裝溫度和壓力變送器時，測壓孔應設置在下游3-5D處，測溫孔應設置在下游6-8D處，

4、儀表在在管道上可以水平、垂直或傾斜安裝。

5、測量氣體時，在垂直管道安裝儀表，氣體流向不限。但若管道內含少量液體，為了防止液體進入儀表測量管，氣流應自下而動。

廠家價格

貝特公司生產的渦街流量計主要廣泛應用于市政、石油、化工、冶金、制藥、熱電造紙、食品環保以及科研領域，并出口東南亞、南美、歐洲等。貝特公司的誠信、實力和產品質量獲得業界的認可。

如需了解遠傳渦街流量計價格，請撥打鄭州方泰業務電話：400-839-1983，在確定您要的產品規格型號，貝特會為您提供準的價格明細。

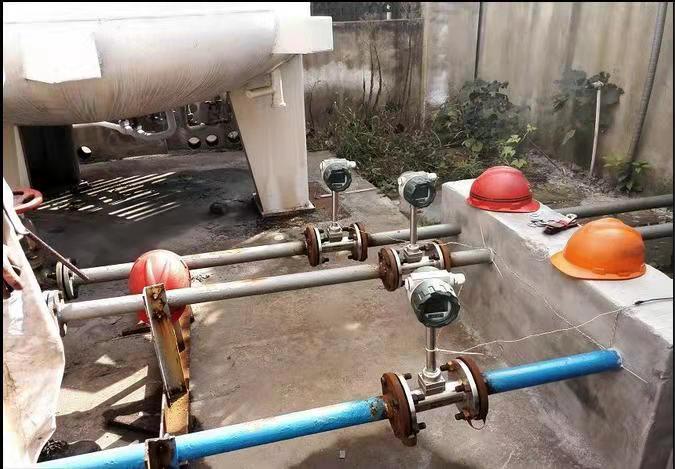

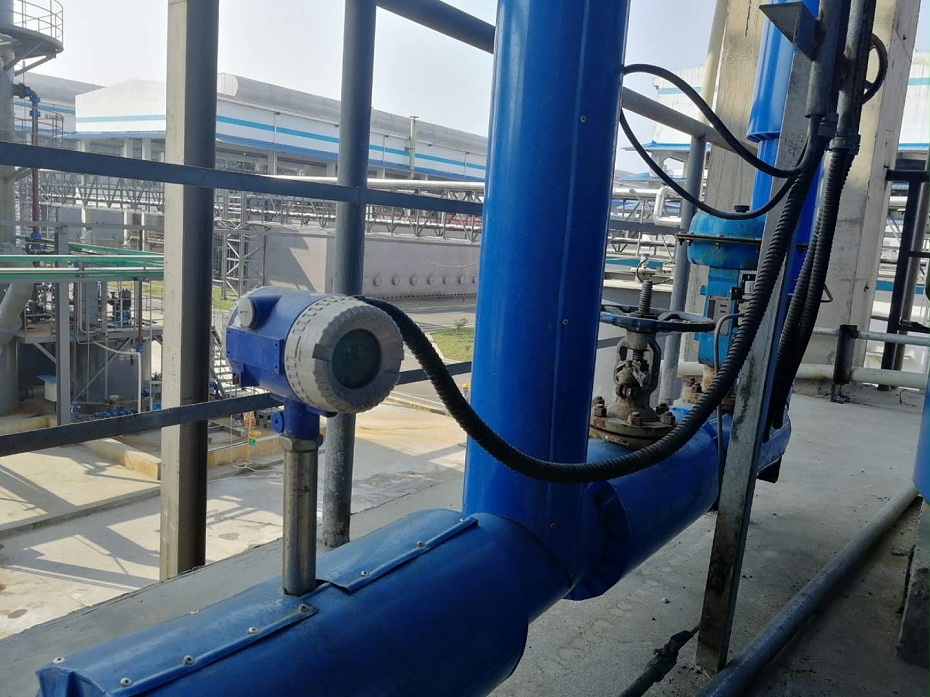

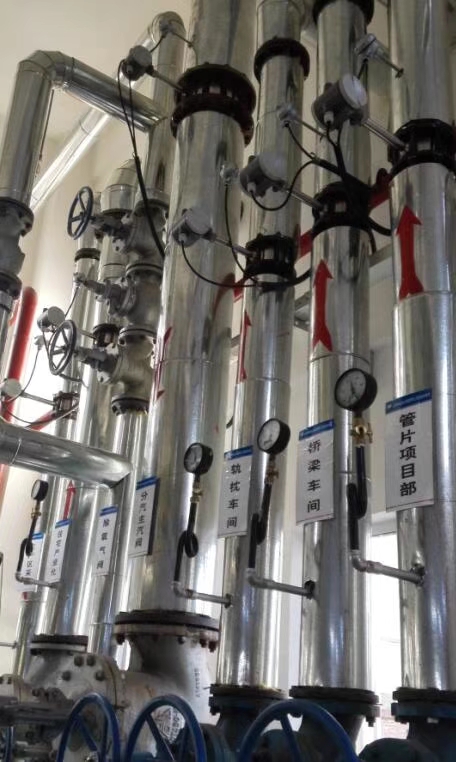

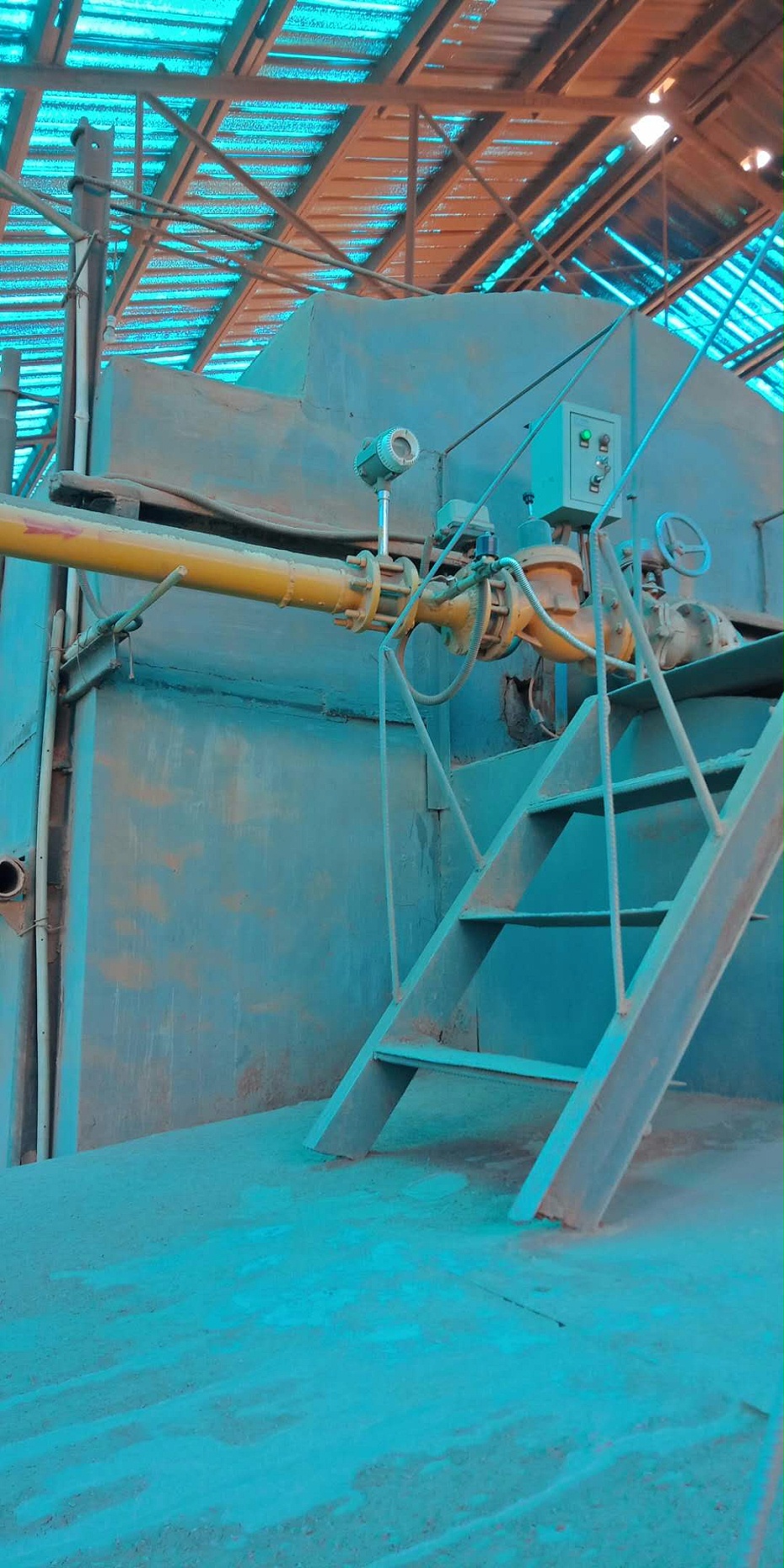

場景應用
