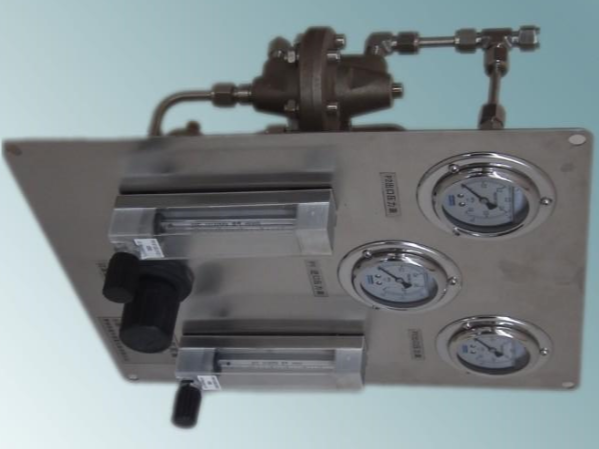

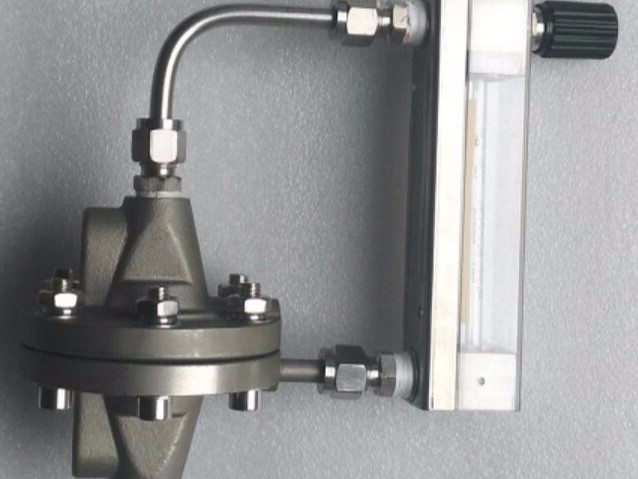

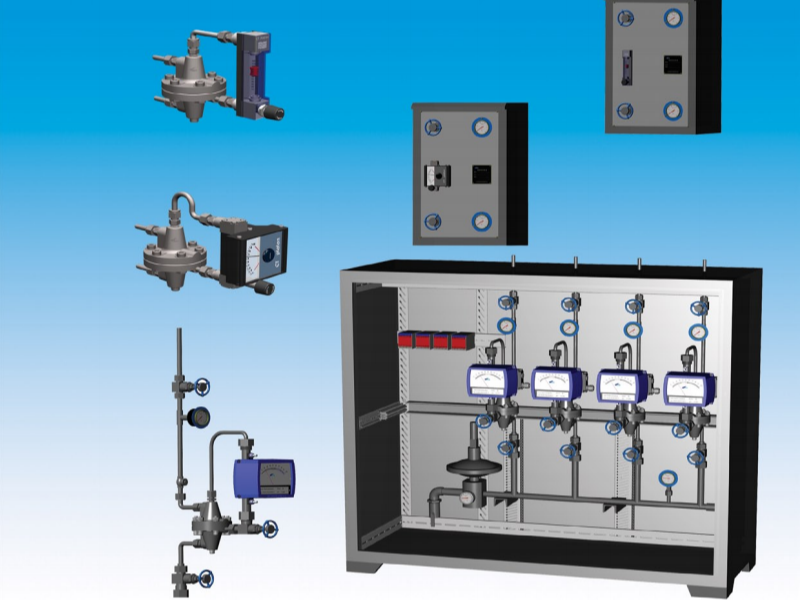

吹掃（裝置）流量計

該產品是采用金屬管浮子或玻璃轉子流量計與恒流閥配合，構成流量吹掃裝置，實現流量測量并確保流量恒定輸出。由于浮子流量計安全可靠，測量準確穩定的特點，因此，該系列吹氣裝置對于入口或出口壓力變化時，能夠確保流量恒定輸出，可以廣泛應用于石油煉制、化工、乙烯、化肥、鋼鐵、化纖紡織等行業變送器的吹掃、差壓法液位測量等過程控制中。該系列產品的設計結構完全滿足工業控制的要求，安裝適用條件完全符合儀表測量技術的要求。

在線咨詢

全國熱線

400-839-1983

產品介紹

貝特-智能儀表直供廠家

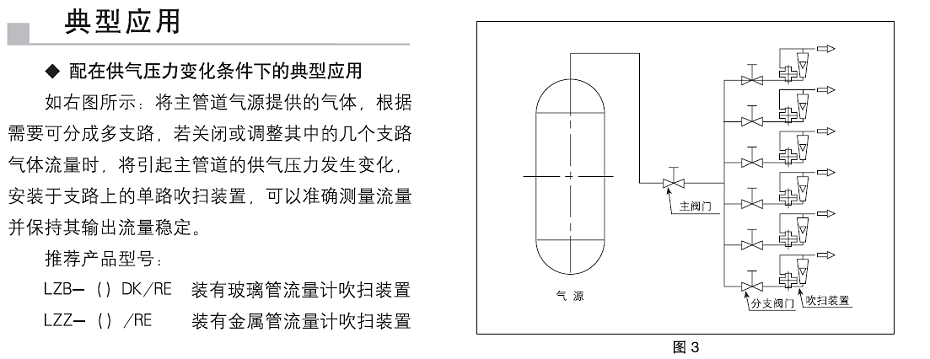

配在供氣壓力變化條件下的典型應用如右圖所示:將主管道氣源提供的氣體，根據需要可分成多支路，若關閉或調整其中的幾個支踏氣體流量時，將引起主管道的供氣壓力發生變化，安裝于支踏上的單路吹掃裝置，可以準確測量流量

請選擇適合的位置安裝流量吹掃裝置，以確保流量計吹掃裝置調試，清洗，拆卸方便。安裝時，確保介質的流向與流量吹掃裝置要求的方向相同，要把微調針閥全部關閉。投運前請將管道排空，吹掃干凈，以免產生沖擊作用，應緩慢打開閥門調整到工作壓力，通過調整閥門的開度改變流量，防止浮子被沖擊，從而損壞測量部件。

introduction

產品特點

貝特-智能儀表直供廠家

全金屬結構設計 / metal structure design 堅固的全金屬結構設計，適合各行業氣體和液體的測量。
一
表殼結構設計 / Case structure design
可以測量過程壓力低于6.4MPa

流量，壓力(可選)現場指示

二
錐形測量管 / Conical measuring tube 單表安裝，面板安裝，柜式安裝(可選),測量范圍更廣，測量線性更好。
三

連接方式多樣 / connection methods 可提供法蘭、卡箍、螺紋等多種過程連接方式，適合大部分工廠應用需求。
四
測量部分材料可選 / Material optional 不銹鋼、鈦、哈氏合金、PTFE、FEP等材料。單路，雙路，多路形式(可選)
五
磁耦合系統 / Magnetic coupling system采用本公司LZ系列浮子流量計
流量，壓力(可選)現場指示

六

技術參數

貝特-智能儀表直供廠家表1

儀表型號	LZB 配用玻璃管浮子流量計	LZZ 配用金屬管浮子流量計
測量范圍 (100%值)
水: 20℃	3-1001/h	25-4∞Ol/h
空氣 O.1MPa.20℃	50-3400I/h	0.7-80m3/h
量程比	10.1	10.1
準確度等級	4	1.5
流量刻度	實際流量刻度	實際流量刻度
介質壓力	上限1.0MPa	上限6 .4MPa (特殊要求可增加)
介質溫度	-20℃ -100℃	-20℃-200℃
環境溫度	一20℃-60℃	一20'C-60℃
介質材質	304 316	304 316
外殼	塑料 PVC	鑄鈕，環氧樹脂噴涂
過程連接
卡套	φ6mmφ8mmφ10mm	φ6πrnφ8mmφ10mm
螺紋	1/4W〃 NPT 1/2〃NPT	1/4W〃NPT 1/2〃NPT
法蘭	1/2〃ANSI 1501b DIN2501 .HG .GB	1/2〃ANSI 150Ib DIN2501.HG.GB
特殊	根據用戶要求	根據用戶要求

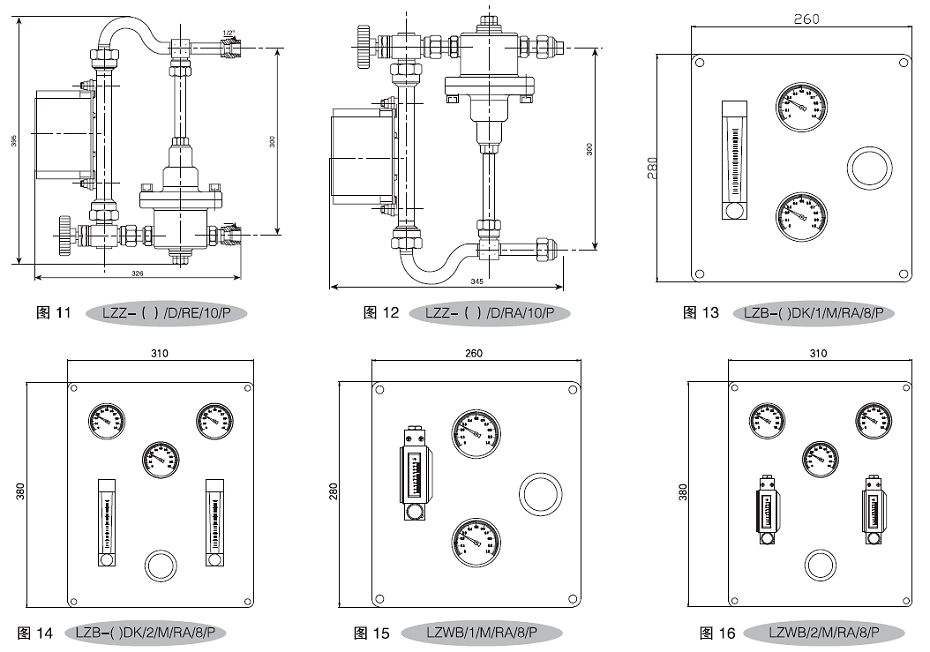

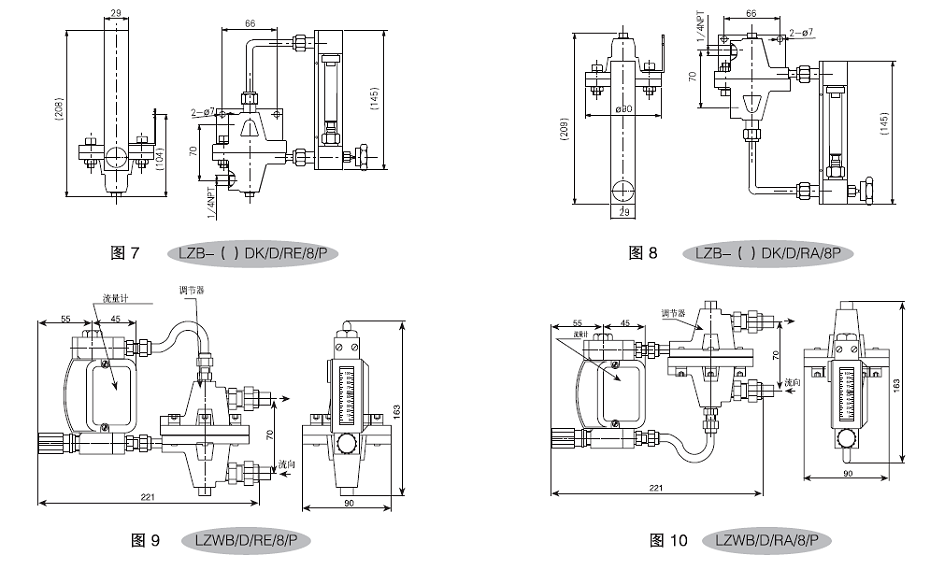

外形尺寸

貝特-智能儀表直供廠家

微信圖片_20190912124552

微信圖片_20190912124616

流量表

標校條件:水: 20.C 空氣: 20'C O.1013MPa(abs). 實際介質量程將根據條件進行計算轉換.

配用玻璃管浮于流量計表2

錐曹號	閥門芯軸直徑 (mm)	水I/ h(100%)	空氣階1(100%)	壓力損失 (kPa)
OF005	1.0		50	1.2
OF010	1.0	3	100	1.4
OF015	1.0	5	150	L5
OF040	2.5	10	400	1.8
OF080	2.5	25	800	3.5
OF125	2.5	40	1250	6.5
OF200	2.5	60	20∞	13.0
OF300	2.5	80	2500	23.5
OF340	4.5	100	3400	40.0

配用金屬管浮于流量計表3

口徑	錐管號	水I/ h(100%)	空氣時/h(10Q96)	E力損失 (kPa)
15	OF15.1	25	0.7	1.5
	OF15.2	40	1.0	1.5
	OF15.3	60	1.5	1.5
	OF15.4	100	2.2	1.5
	OF15.5	160	3.6	1.5
	OF15.6	250	5.5	3.0
	OF15.7	400	10	3.0
	OF15.8	630	14	3.5
25	OF25.0	630	14	1.5
	OF25.1	1000	22	1.5
	OF25.2	1600	35	1.5
	OF25.3	2500	50	3.0
	OF25.4	4000	80	3.5

配用微小流量金屬曹浮于流量計流量表同表 1

.配用的RE和RA恒流閥表 4

恒流閥型號	RE	RA
應用條件	恒定入口壓力變化 P1	恒定出口E力變化P2
介質狀態	液體或氣體	液體或氣體
介質溫度
標準	80℃	日O℃
特殊	150℃	150℃
介質壓力
標準	1.0MPa	1.0MPa
特殊	6.4MPa (根據需要可增加)	6.4MPa (根據需要可增加)
可控壓力范圍	0.02-0.5MPa
壓差	0.02-0.045MPa
控制精度	4.0% (選用玻璃管浮子流量計)	4.0%( 選用玻璃管浮子流量計）
	1.5% (選用金屬曹浮子流量計)	1.5%(選用金屬管浮子流量計）

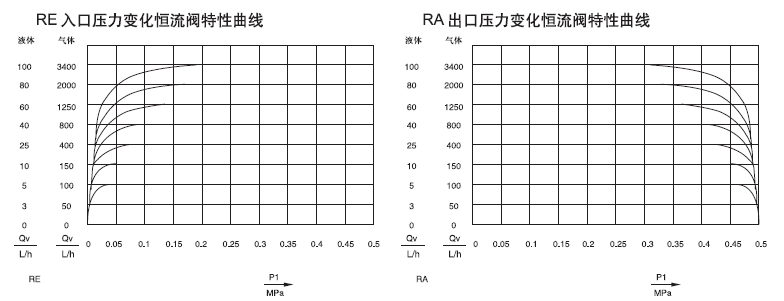

下限工作壓力	O.005MPa (見曲線表}	0.005MPa (見曲線表)
下限工作壓力下壓差	0.002-0.004M （時見曲線表)	0.003-0.005MP4見曲線表 1

微信圖片_20190906121013

微信圖片_20190912125327

微信截圖_20190912125421

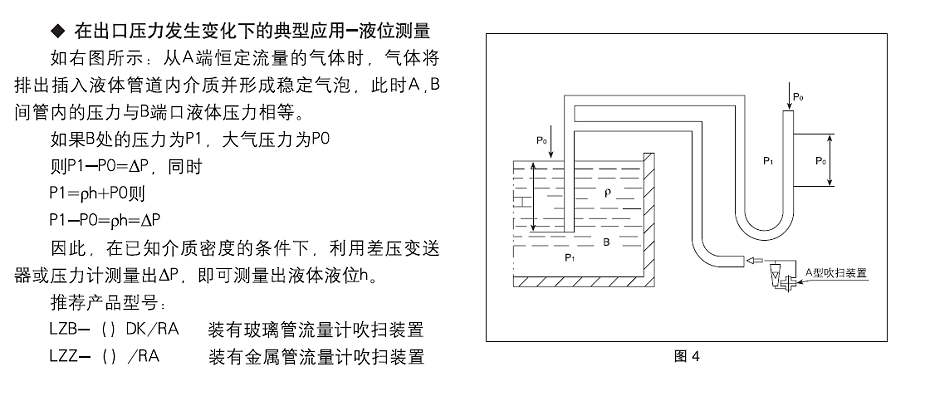

微信截圖_20190912125508

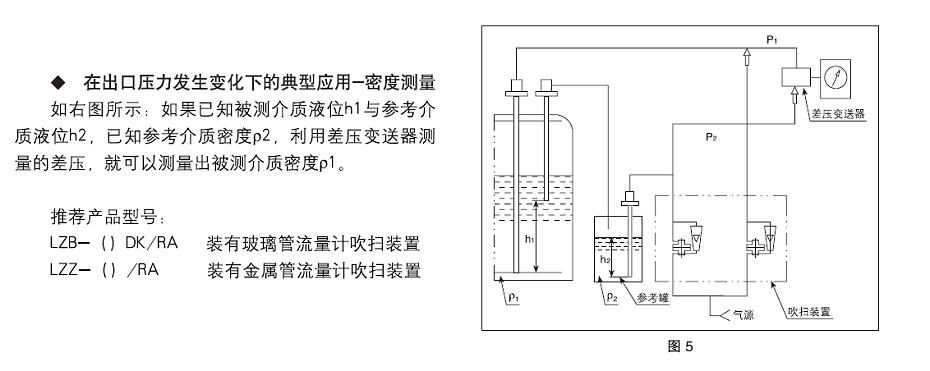

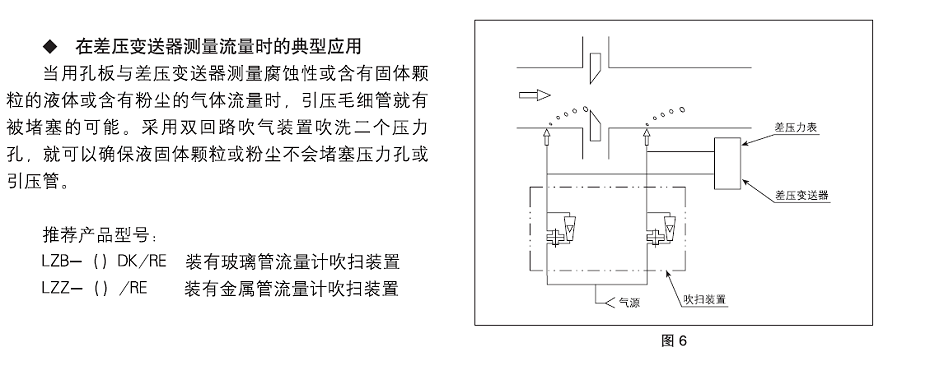

微信截圖_20190912125539

安裝注意事項

請選擇適合的位置安裝流量吹掃裝置，以確保流量計吹掃裝置調試，清洗，拆卸方便。由于吹掃裝置浮子流量計上安裝碰捐合傳遞系統，因此要確保其它工作設備產生的干擾碰場不影響流量計的測量結果。安裝時，要確保流量吹掃裝置穩定，應在適當的位置加固定支架。安裝尺寸，不能超過給定尺寸太多或太少，以避免拉伸和壓縮力作用在吹掃裝置上。當液體介質內含有鐵磁微粒時，一定要在儀表前將碰性顆粒過露掉。一定要確保介質的流向與流量吹掃裝置要求的方向相同，在安裝儀表時，要把微調針閥全部關閉。投運前請將管道排空，吹掃干凈，以免產生沖擊作用，應緩慢打開閥門調整到工作壓力，應通過調整閥門的開度改變流量，防止浮子被沖擊，從而損壞測量部件。

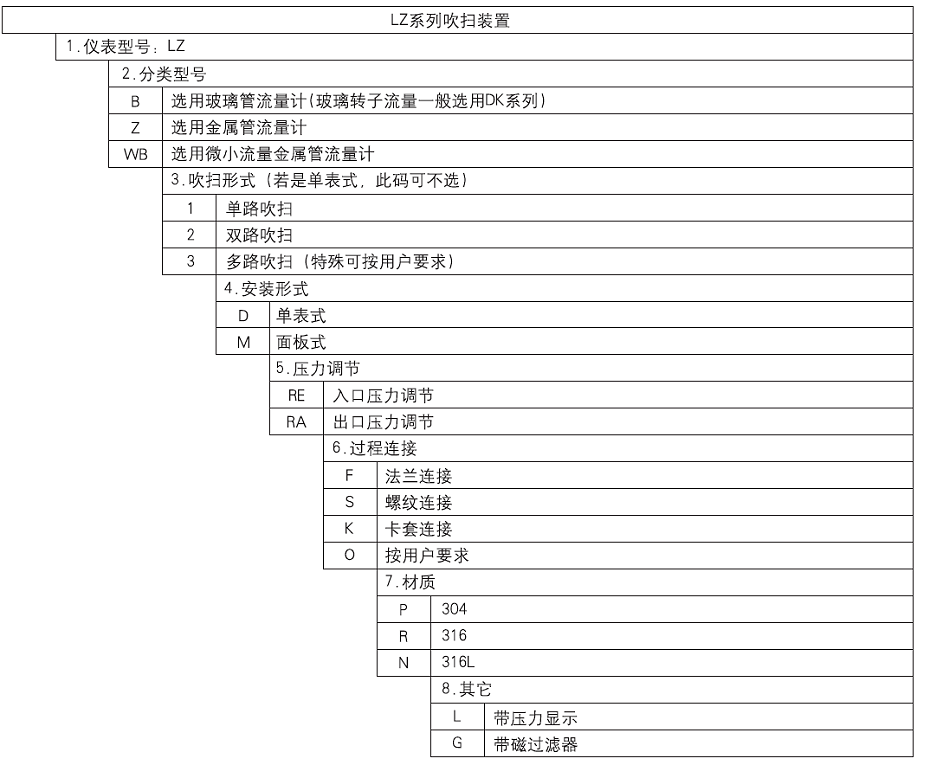

微信截圖_20190912130017
